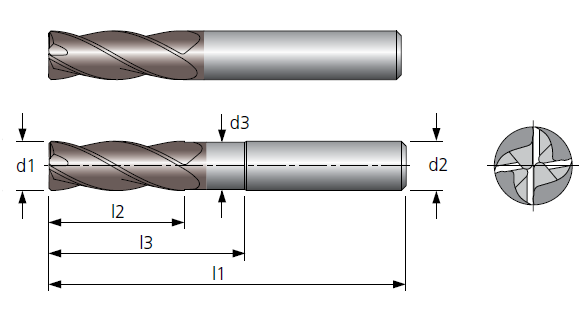

 HAM 40-5151 (HAM 407/408)  solid carbide end mill

 Engineering data
 • centre cutting
 • special geometry with unequal helix
 • high chipping volume
 • very smooth running

corner chamfer d1 b
= Ø 3
≥ Ø 4		 0.08
0.02 x d1

Material
40-5151
    very suitable       limited suitable

tool design and mould
and die production		 cutting material
solid carbide ultra micro grain		 number of teeth - 4 helix angle
35°/38° right hand fluted		 Standard DIN 6527 Type normal Machining Direction cylindrical shank acc. DIN
Special-polishing process High Performance Cutting Shrink Fit Clamping Fixture Weldon

Ø d1
(e8)
mm		 l2

mm		 l3

mm		 Ø d3
(Hals)
mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(e8)
mm		 l2

mm		 l3

mm		 Ø d3
(Hals)
mm		 l1

mm		 Ø d2
(h6)
mm
  3   8 13 2.9   57   6   13 26 — —   83 14
  4 11 — —   57   6   14 18 — —   75 14
  4 11 17 3.9   57   6   14 26 — —   83 14
  5 13 — —   57   6   14 26 38 13.6   83 14
  5 13 19 4.9   57   6   15 32 — —   92 16

  6 10 — —   54   6   16 22 — —   82 16
  6 13 — —   57   6   16 32 — —   92 16
  6 13 21 5.7   57   6   16 32 44 15.6   92 16
  7 19 — —   63   8   18 24 — —   84 18
  8 12 — —   58   8   18 32 — —   92 18

  8 19 — —   63   8   18 32 44 17.6   92 18
  8 19 27 7.7   63   8   20 26 — —   92 20
  9 22 — —   72 10   20 38 — — 104 20
10 14 — —   66 10   20 38 54 19.6 104 20
10 22 — —   72 10   25 38 — — 110 25

10 22 32 9.7   72 10   25 38 54 24.5 110 25
11 26 — —   83 12   26 45 — — 115 25
12 16 — —   73 12
12 26 — —   83 12
12 26 38 11.7   83 12


We reserve the right to make technical changes.
