DURO-A - Constant clamping
force for more than 500,000 cycles


APPLICATION

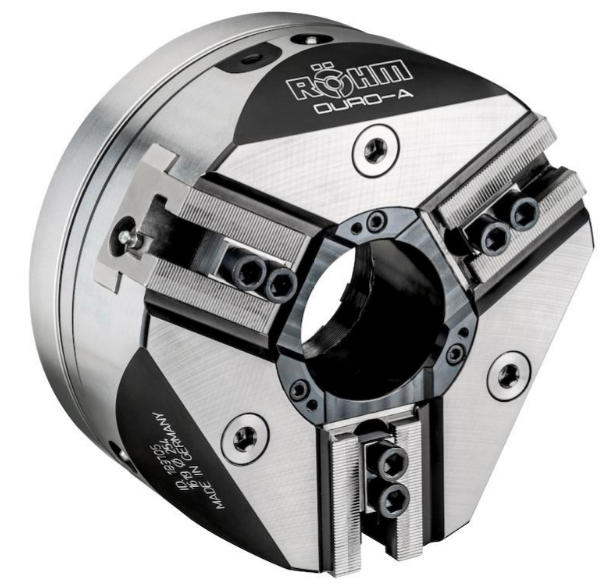

Premium power chuck with through-hole for the machining of bar, pipes and discs.
With constant clamping force distribution for more than 500,000 cycles.

TYPE

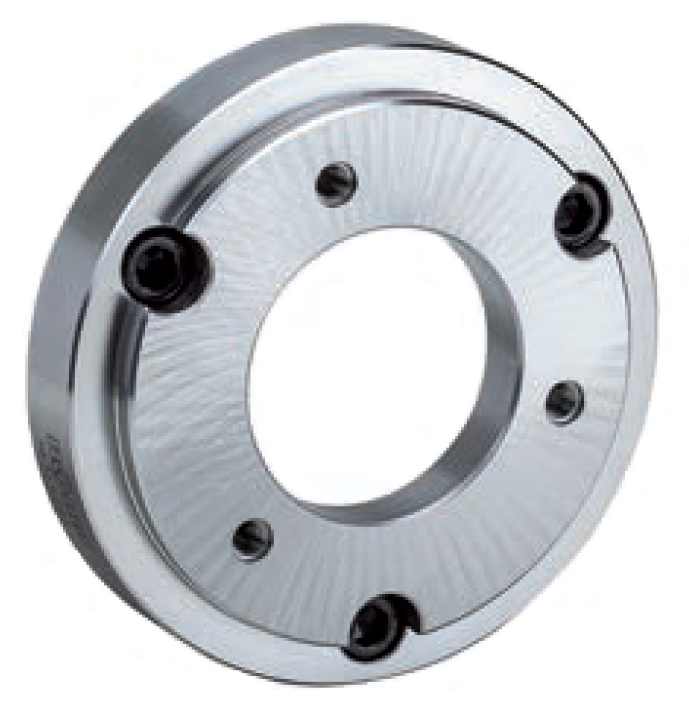

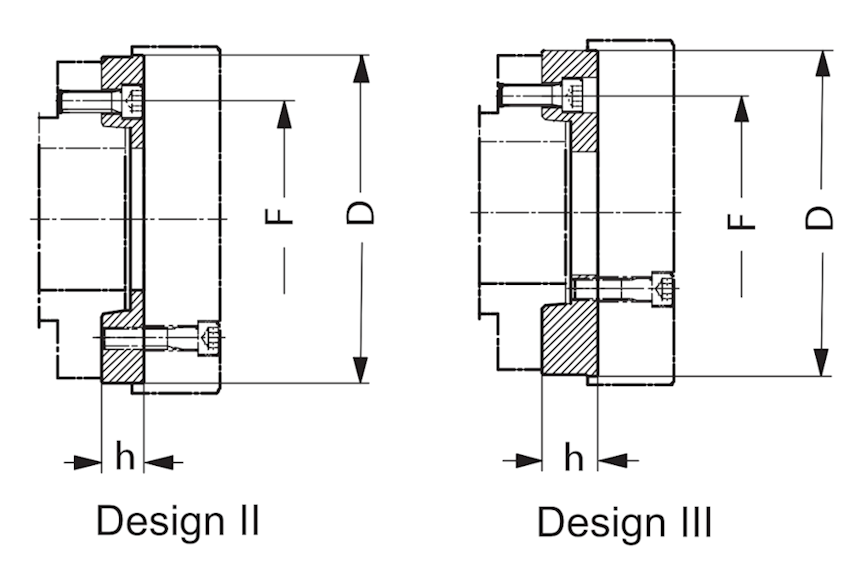

Power chuck available with cylindrical centre mount. Connection dimensions
according to DIN ISO 702-4. Adaption to short taper mount DIN ISO 702-1.
3-jaw version with serration 90° and 60°.

TECHNICAL FEATURES
- Up to 30% larger through-hole and up to 35% more maximum speed for a broader
   range of applications compared to similar power chucks
- Optimized centrifugal force behavior and low centrifugal force losses and high speeds
   thanks to special wedge hook system with annular piston
- High concentricity of 0.01 mm (for milled top jaws) through precision manufacturing

CUSTOMER BENEFITS
» Constant clamping force for more than 500,000 cycles
» Up to 30% higher maximum clamping force
» 3-year warranty (pursuant to DURO-A warranty)
» Weight reduction of up to 10% by reducing overall height, as well as increased work
     envelope due to improved interference contours
Included in the scope of delivery:
Chuck, chuck and jaw mounting screws, mounting wrench, slot nuts (without top jaws)

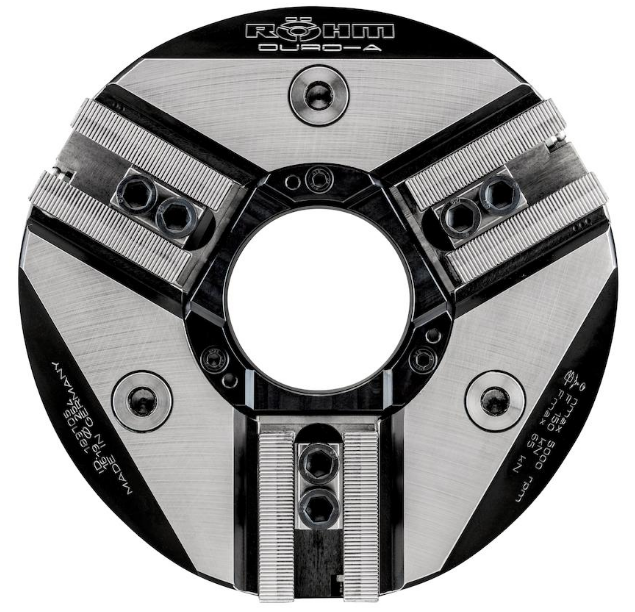

DURO-A, 3-jaws, serration 90°


C15

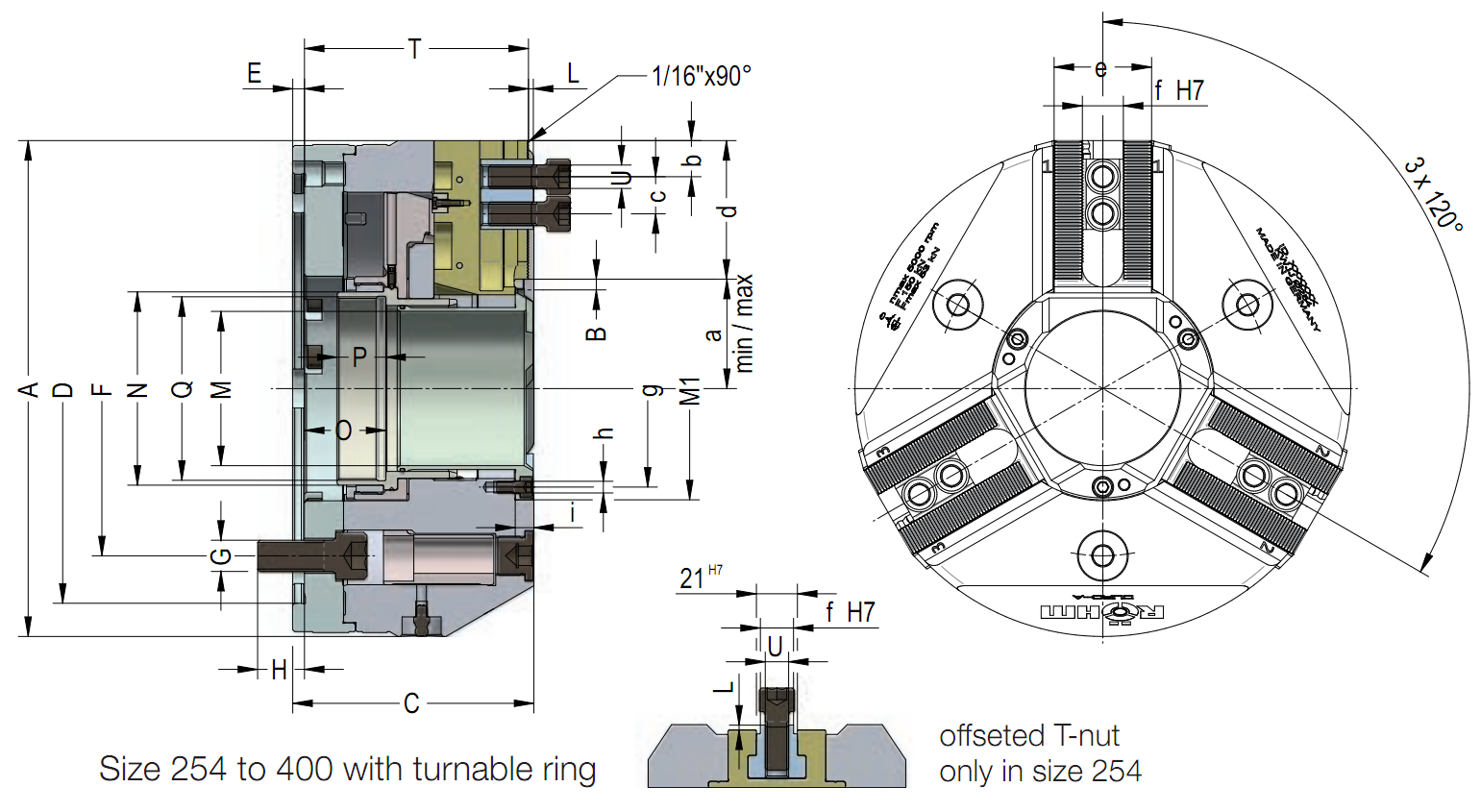

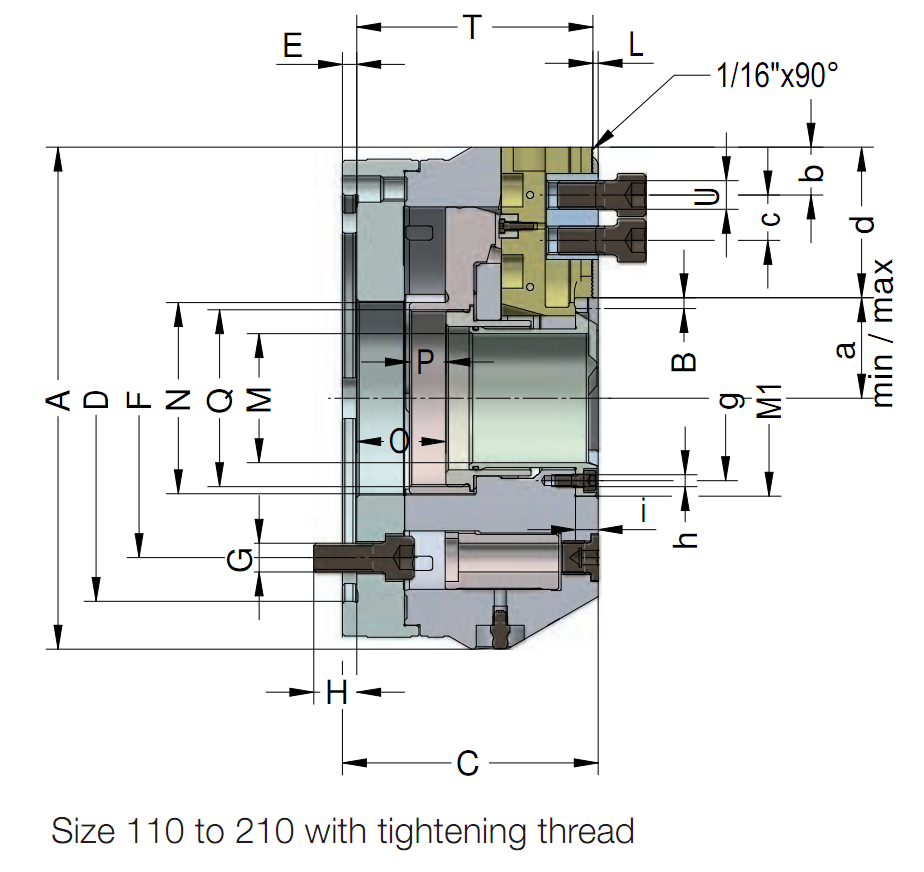

3-jaw power chuck DURO-A, serration 90°, cylindrical centre mount, connection dimensions according to DIN ISO 702-4
 Item No.  183700  183701  183702  183703  18370  183705  183706  183707  183708
 Size  110  135  165  210  254  254  315  315  400
 Number of jaws  3  3  3  3  3  3  3  3  3
 A mm  110  135  165  210  254  254  315  315  400
 Jaw travel
  B mm 		 3.2  3.2  3.5  4.5  5.5  5.5  6.2  6.2  7.5
 C mm  78  88  97  107  121  123.5  132.5  137  159.5
 Mount D  ZA 60  ZA 115  ZA 140  ZA 170  ZA 170  ZA 220  ZA 220  ZA 300  ZA 380
 E mm  6  6  6  6  6  6  6  6  6
 F mm  82.6  82.6  104.8  133.4  133.4  171.4  171.4  235  330.2
 G  3xM10  3xM10  3xM10  3xM12  3xM12  3xM16  3xM16  3xM20  3xM24
 H mm  15  15  15  18  18  24  26.5  30  30
 Wedge stroke
  K mm 		 12  12  13  17  20.5  20.5  23  23  28
 L mm  2.5  2.2  2.2  2.2  2.5  2.5  2.5  2.5  3.2
 M max. mm  27  34  46  54  79  79  98.5  98.5  133
 M1H7 mm  52  59  74  82  114  114  140  140  180.5
 N mm  38  45  58  80  99  99  121  121  157.5
 O min.  10.5  15.5  17.5  20.3  18.7  21.2  22.1  26.6  30.6
 O max.  22.5  27.5  30.5  37.3  39.2  41.7  45.1  49.6  58.6
 P mm  11.5  13.5  15.5  15.3  25  25  25  25  35
 Q mm  M34x1.5  M38x1.5  M54x1.5  M74x1.5  M94x1.5  M94x1.5  M114x2  M114x2  M148x2
 T mm  71.3  79.3  88.8  98.8  112.3  114.8  121.8  126.3  144.3
 U mm  M8  M6  M8  M12  M12  M12  M16  M16  M20
 a min.  21.8  25.3  31.5  37.5  50.5  50.5  61.3  61.3  79.5
 a max.  25  28.5  35  42  56  56  67.5  67.5  87
 b min.  2.5  5.0  -1  15.5  15.5  15.5  15.5  15.5  20
 b max.  8.5  7.5  12  34.5  42  42  51  51  62
 c mm  14  2x12  2x15  19  19  19  25  25  31
 d mm  30  39  47.5  63  71  71  90  90  113
 e mm  24  25  32  40  50  50  50  50  60
 fH7-0.025 mm  10  10  12  17  17  17  21  21  25.5
 g mm  43  48  61  69  101  101  125  125  166
 h  M4  M4  M5  M5  M6  M6  M6  M6  M8
 i  6  6  7.5  9.5  9.5  9.5  11.5  11.5  20
 Max. swing
  top jaws mm 		 136
 (113 K) 		 170  195  260
 (250 K) 		 305  305  402
 (380 K) 		 402
 (380 K) 		 520
 Maximum draw
  bar pull kN 		 17  25  30  38  53  53  62  62  90
 Max.total clamping force kN  48  70  86  110  150  150  180  180  250
 Max.admissible
  speed min-1 		 8500  8000  8000  6500  5000  5000  4200  4200  3150
 Moment of
  inertia J kgm2 		 0.007  0.018  0.04  0.12  0.3  0.3  0.82  0.82  2.5
 Weight without
  jaws approx. kg 		 4.3  6.9  11.5  19.6  33  33  56.8  56.8  108.6
 Actuating
  cylinders
  (recommended) 		 OVS-85/
 SZS-37/70 		 OVS-85/
 SZS-37/70 		 OVS-85/
 SZS-46/103 		 OVS-85/
 SZS-52/130 		 OVS-105/
 SZS-77/170 		 OVS-105/
 SZS-77/170 		 OVS-105/
 SZS-95/225 		 OVS-105/
 SZS-95/225 		 OVS-130/
 SZS-127/325



DURO-A, 3-jaws, serration 90°


C15

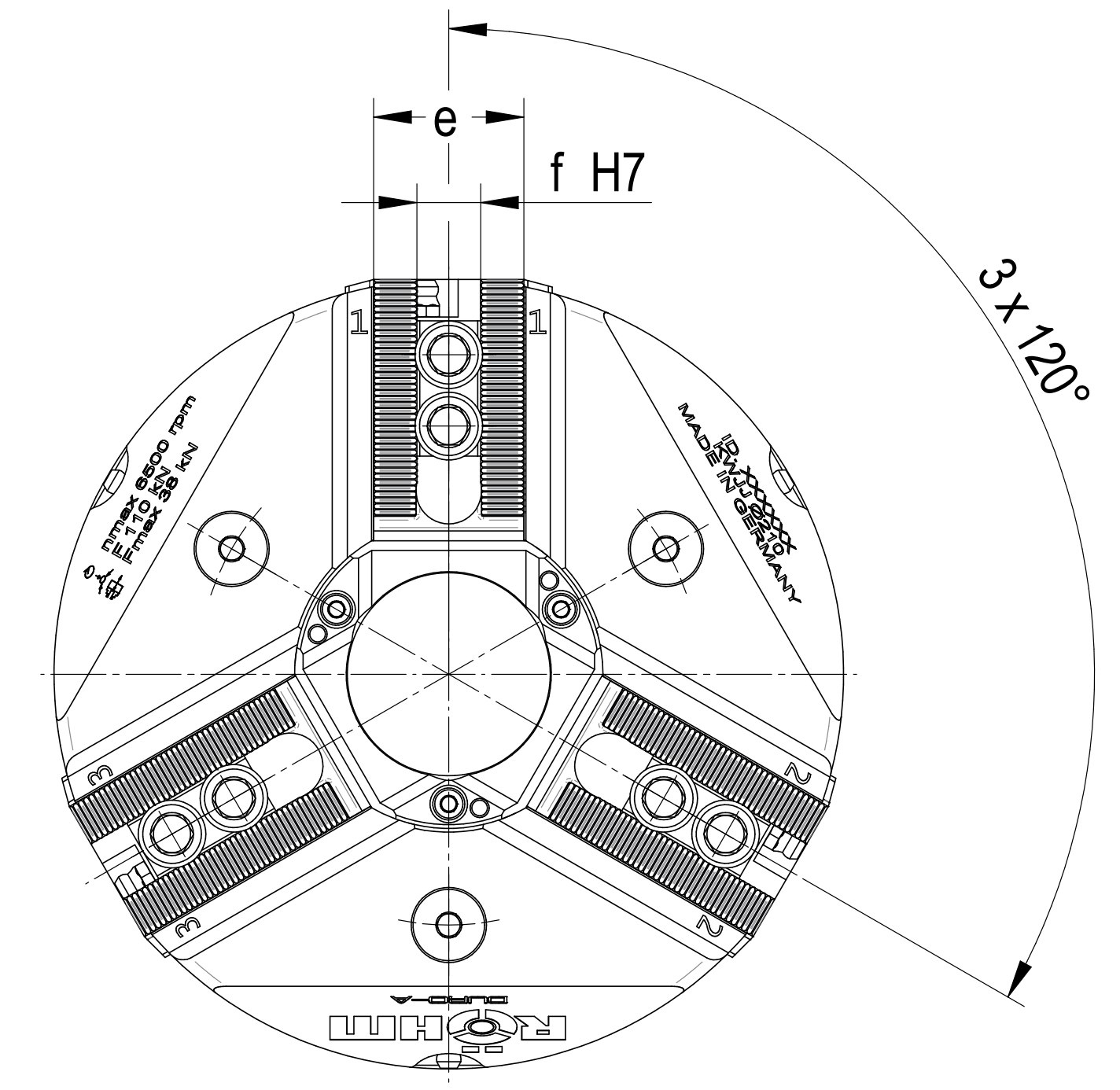

3-jaw power chuck DURO-A, serration 90°, cylindrical centre mount, connection dimensions according to DIN ISO 702-4
 Item No.  183722  183723  183724  183725  183726  183727  183728  183729  183730  183731
 Size  110  135  165  210  254  254  315  315  400
 (1.5x60°) 		 400
 (3x60°)
 Number of jaws  3  3  3  3  3  3  3  3  3  3
 A mm  110  135  165  210  254  254  315  315  400  400
 Jaw travel
  B mm 		 3.2  3.2  3.5  4.5  5.5  5.5  6.2  6.2  7.5  7.5
 C mm  78  88  97  107  121  123.5  132.5  137  159.5  159.5
 Mount D  ZA 60  ZA 115  ZA 140  ZA 170  ZA 170  ZA 220  ZA 220  ZA 300  ZA 380  ZA 380
 E mm  6  6  6  6  6  6  6  6  6  6
 F mm  82.6  82.6  104.8  133.4  133.4  171.4  171.4  235  330.2  330.2
 G  3xM10  3xM10  3xM10  3xM12  3xM12  3xM16  3xM16  3xM20  3xM24  3xM24
 H mm  15  15  15  18  18  24  26.5  30  30  30
 Wedge stroke
  K mm 		 12  12  13  17  20.5  20.5  23  23  28  28
 L mm  2.5  2.2  2.2  2.2  2.5  2.5  2.5  2.5  3.2  3.2
 M max. mm  27  34  46  54  79  79  98.5  98.5  133  133
 M1H7 mm  52  59  74  82  114  114  140  140  180.5  180.5
 N mm  38  45  58  80  99  99  121  121  157.5  157.5
 O min.  10.5  15.5  17.5  20.3  18.7  21.2  22.1  26.6  30.6  30.6
 O max.  22.5  27.5  30.5  37.3  39.2  41.7  45.1  49.6  58.6  58.6
 P mm  11.5  13.5  15.5  15.3  25  25  25  25  35  35
 Q mm  M34x1.5  M38x1.5  M54x1.5  M74x1.5  M94x1.5  M94x1.5  M114x2  M114x2  M148x2  M148x2
 T mm  71.3  79.3  88.8  98.8  112.3  114.8  121.8  126.3  144.3  144.3
 U mm  M8  M6  M8  M12  M12  M12  M16  M16  M20  M20
 a min.  21.8  25.3  31.5  37.5  50.5  50.5  61.3  61.3  79.5  79.5
 a max.  25  28.5  35  42  56  56  67.5  67.5  87  87
 b min.  2.5  5.0  -1  15.5  15.5  15.5  15.5  15.5  20  20
 b max.  8.5  7.5  12  34.5  42  42  51  51  62  62
 c mm  14  14  20  25  30  30  30  30  31  31
 d mm  30  39  47.5  63  71  71  90  90  113  113
 e mm  24  25  32  40  50  50  50  50  60  60
 fH7-0.025 mm  10  10  12  14  16  16  21  21  25.5  25.5
 g mm  43  48  61  69  101  101  125  125  166  166
 h  M4  M4  M5  M5  M6  M6  M6  M6  M8  M8
 i  6  6  7.5  9.5  9.5  9.5  11.5  11.5  20  20
 Max. swing
  top jaws mm 		 136
 (113 K) 		 170  195  260
 (250 K) 		 305  305  402
 (380 K) 		 402
 (380 K) 		 520  520
 Maximum draw
  bar pull kN 		 17  25  30  38  53  53  62  62  90  90
 Max.total clamping force kN  48  70  86  110  150  150  180  180  250  250
 Max.admissible
  speed min-1 		 8500  8000  8000  6500  5000  5000  4200  4200  3150  3150
 Moment of
  inertia J kgm2 		 0.007  0.018  0.04  0.12  0.3  0.3  0.82  0.82  2.5  2.5
 Weight without
  jaws approx. kg 		 4.3  6.9  11.5  19.6  33  33  56.8  56.8  108.6  108.6
 Actuating
  cylinders
  (recommended) 		 OVS-85/
 SZS-37/70 		 OVS-85/
 SZS-37/70 		 OVS-85/
 SZS-46/103 		 OVS-85/
 SZS-52/130 		 OVS-105/
 SZS-77/170 		 OVS-105/
 SZS-77/170 		 OVS-105/
 SZS-95/225 		 OVS-105/
 SZS-95/225 		 OVS-130/
 SZS-127/325 		 OVS-130/
 SZS-127/325



Jaws DURO-A



C21

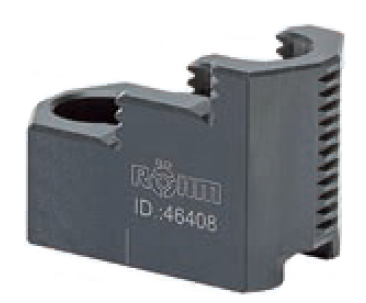

Reversible top jaws, hardened, serration 90° - material: 16MnCr5
 Chuck Size  3-jaw set  Jaw length mm  Jaw height mm  Jaw width mm  Serration
 110  149352  45  32  26  1/16“x 90°
 135  046544  56  37.5  26  1/16“x 90°
 165  046404  56  37.5  26  1/16‘‘x 90°
 165  351320  51.5  26  26  1/16“x 90°
 210/254  118522  75  49  36  1/16“x 90°
 315  046414  103.5  58  50  1/16‘‘x 90°
 400  037531  135  65  68  3/32“x 90°
Additionally or later applied, hardened stepped jaws must be ground out in the chuck.



C21

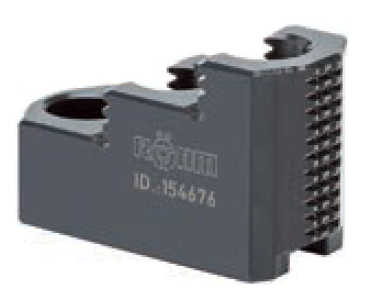

Reversible top jaws, 3-jaw set, hardened serration 60° - material: 16MnCr5
 Chuck Size  3-jaw set  Jaw length mm  Jaw height mm  Jaw width mm  Serration
 135  1548141)  54  27.5  23  1.5x 60°
 165  1546741)  66  36  34.7  1.5x 60°
 210  154676  81  49  36  1.5x 60°
 254  154678  99.5  54  44.5  1.5x 60°
 315  1548161)  103  55.5  50  1.5x 60°
1) One step only
Additionally or later applied, hardened stepped jaws must be ground out in the chuck.



C21

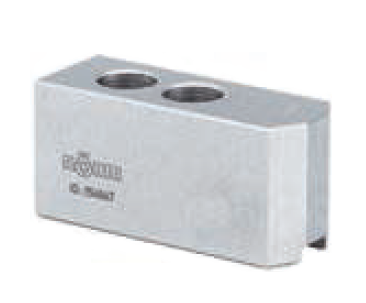

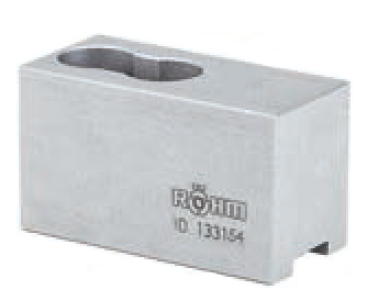

Soft top jaws, can be hardened, serration 90° - material: 16MnCr5
 Chuck Size  3-jaw set  Jaw length mm  Jaw height mm  Jaw width mm  Serration
 110  149353  45  38  26.5  1/16“x 90°
 135  046402  53  30  22.5  1/16“x 90°
 165  046403  55  38  26.5  1/16‘‘x 90°
 210  133152  66.7  53  36.5  1/16“x 90°
 254  133153  75  53  36.5  1/16“x 90°
 315  133154  95  54.5  45  1/16‘‘x 90°
 400  133156  130  80  50  3/32“x 90°



C21
Soft top jaws, 3-jaw set, can be hardened serration 60° - material: 16MnCr5
 Chuck Size  3-jaw set  Jaw length mm  Jaw height mm  Jaw width mm  Serration
 135/165  154863  54  29  23  1.5x 60°
 170  154865  72  43  30.5  1.5x 60°
 210  154867  95  45.5  35  1.5x 60°
 254  154869  110  45  50  1.5x 60°
 315  154871  130  55.5  50  1.5x 60°



C21

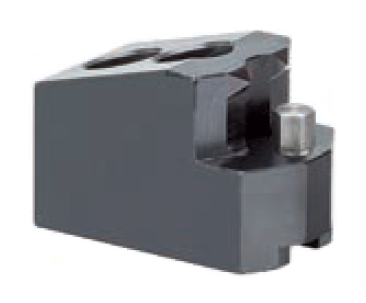

Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 10
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration

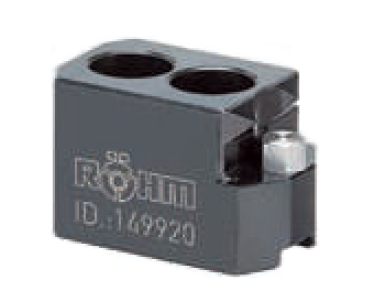

 149920  110  42  27  37.1  1/16“x 90°
 149921  110  42  27  23.4  1/16“x 90°
 149922  110  47  27  17.7  1/16‘‘x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 10
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 147259  135  50  27  41  1/16“x 90°
 147261  135  44  27  22  1/16“x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 12
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 144320  165  66  38  52  1/16“x 90°
 144321  165  56  38  34  1/16“x 90°
 144322  165  66  38  25  1/16“x 90°



C21

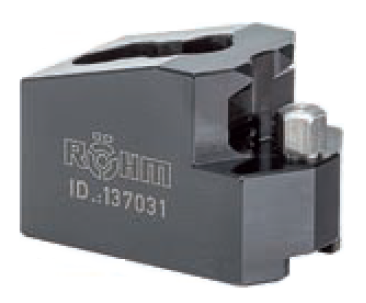

Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 17
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 137031  210/254  67  45  53  1/16“x 90°
 137032  210/254  65  45  46  1/16“x 90°
 137033  210/254  55  45  39  1/16“x 90°
 137034  210/254  50  45  31  1/16“x 90°
 137035  210/254  55  45  27  1/16“x 90°
 137036  210/254  65  45  19  1/16“x 90°
 137037  210/254  65  45  26  1/16“x 90°
 137038  210/254  55  45  24  1/16“x 90°
 137039  210/254  55  45  40  1/16“x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 21
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 137041  254/315  95  50  80  1/16“x 90°
 137042  254/315  75  50  60  1/16“x 90°
 137043  254/315  60  50  43  1/16“x 90°
 137044  254/315  70  50  37  1/16“x 90°
 137045  254/315  95  50  25  1/16“x 90°
 137046  254/315  80  50  30  1/16“x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 25.5
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration

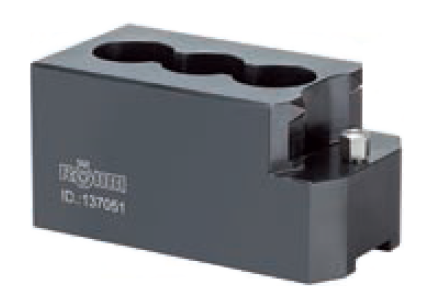

 137051  400  130  65  113  3/32“x 90°
 137052  400  90  65  67  3/32“x 90°
 137053  400  100  65  45  3/32“x 90°
 137054  400  130  65  33  3/32“x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 60° - width of the groove 12
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 156025  165  67  45  53  1.5x 60°
 156027  165  65  45  46  1.5x 60°
 156029  165  55  45  40  1.5x 60°
 161189  165  55  45  24  1.5x 60°



C21

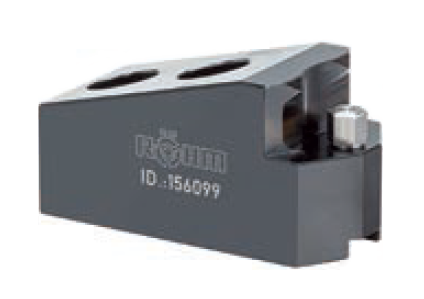

Claw-type jaws, 1 piece, hardened, serration 60° - width of the groove 16
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 156099  254  95  50  80  1.5x 60°
 156101  254  75  50  60  1.5x 60°
 156103  254  60  50  43  1.5x 60°
 156105  254  70  50  37  1.5x 60°





Accessories DURO-A
C15

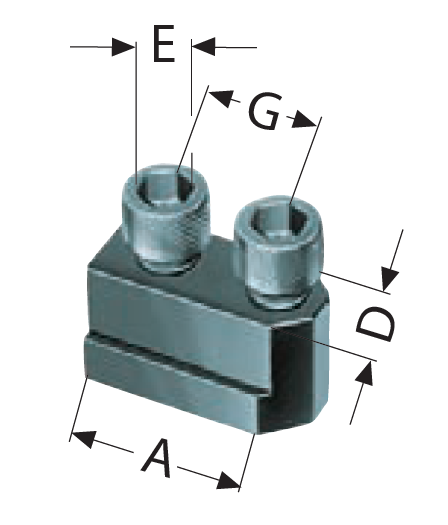

Extended T-nuts
With screw, for SV 1/16“ x 90°

 Item no.  Chuck
 Size		  Contents
 of
 delivery		  A mm  D mm  E  G mm
 1305164▲  100  piece  30  10  M8x20  15
 1305165  135  piece  34  10  M6x18  2x12
 1305166  165  piece  42  12  M8x20  2x15
 1305167  210  piece  36  17  M12x25   19
 1305168  254  piece  36  17  M12x25   19
 1305169  315  piece  46  21  M16x30   25
 1305170  400  piece  59  25.5  M20x40   31
A09
Special grease F80 for lathe chucks for lubrication and conservation of chucking power

 Item no.  Design  Contents
 308555  Cartridge (DIN 1284)
 Ø 53.5 x 235mm		  0.5 kg
 028975  Tin  1 kg

C15
Grease gun DIN1283

 Item no.  Connection  Contents of delivery


 329093

 M10x1		  150 mm nozzle tube bent,
 needlepoint mouthpiece,
 top mouthpiece, 300 mm
 high pressure hose with
 4 jaw hydraulics cross
 mouthpiece



We reserve the right to make technical changes.

Copyright ©      GP SYSTEM (SINGAPORE) PTE LTD     All Rights Reserved.
No.51 Bukit Batok Crescent    #04-05 Unity Centre    Singapore 658077     Tel: (65) 68612663     Fax: (65) 68613500     Email: enquiry@gpsystem.com
